Membuat USB Extender Dengan Kabel UTP

Untuk kawan-kawan yang selalu berpetualang di Dunia Maya menggunakan Modem CDMA atau GSM dan ada juga yang menggunakan Wifi adaapter sebagai alat coneksinya mungkin sering mengalami kendala masalah kuat tidaknya sinyal yang dipakai. Maka akan melakukan jalan pintas. Seperti menaruh modemnya ditaruh di atap atau diluar rumah dengan memilih ketinggian yang maksimal supaya mendapatkan sinyal yang kuat.Akan tetapi kadang-kadang hasilnya malah tidak mendapatkan sinyal,terus modem dan Wifi Adapter tidak conek atau tidak terdeteksi kekomputer sama sekali. Tapi kawan-kawan tidak usah kewatir, itu disebabkan karena faktor kabel yang digunakan kabel extensi biasa atau apa adanya.
Maka dari itu Saya akan Postingkan cara membuat Kabel USB Extender untuk Modem dan Wifi Adapter supaya hasilnya bisa lebih baik.
Langkah-langkahnya sbb:

Langkah 1 – Siapkan bahan-bahan yang dibutuhkan untuk membuat USB extender, yaitu, (1) kabel USB bawaan Wifi, (2) kabel UTP, (3) pipa pvc kecil, (4) rubber tape, dan (5) thermofit / kondom kabel. Jika sulit utk memperoleh thermofit, dapat di akali menggunakan solder dan selotape kabel.



Langkah 2 - kabel LAN untuk memperpanjang kabel USB



Langkah 3 - Kelupas kabel LAN / UTP di kedua ujungnya



Langkah 4 – Potong kabel USB bawaan Wifi dan kelupas ke dua ujungnya agar terlihat kabel di dalamnya.



Langkah 5 – Perhatikan warna kabel USB, biasanya, ada warna merah, hitam, dan putih, hijau. Merah dan hitam biasanya untuk tegangan daya 5V. Hijau putih biasanya merupakan kabel data USB,



Langkah 6 – Potong pipa pvc kecil. Masukan pipa pvc kecil ke masing-masing ujung kabel UTP. Satukan kabel-kabel UTP berdasarkan warna seperti tampak pada gambar. Untuk memudahkan, detail penyatuan kabel di tulis pada tabel di bawah.



Langkah 7 - Lebih dekat dengan pipa PVC yang di masukan ke kabel UTP


Perhatikan baik-baik warna kabel yang di satukan menjadi satu, sehingga kita mempunyai "empat" kabel dari delapan kabel UTP, kabel yang dijadikan satu adalah,

1. putih oranye – oranye (2 kabel)
2. putih hijau (1 kabel)
3. hijau (1 kabel)
4. putih biru, biru, putih coklat, coklat (4 kabel)

Langkah 8 – Siapkan kabel UTP untuk di sambungkan ke kabel USB. Masukan thermofit / kondom kabel ke kabel USB. Perhatikan baik-baik warna kabel UTP yang di siapkan untuk di sambung ke kable USB. Agar jelas, ada baiknya di tulis pada tabel di bawah ini.



UTP USB

putih oranye – oranye (2 kabel) merah
putih hijau (1 kabel) putih
hijau (1 kabel) hijau
putih biru, biru, putih coklat, coklat (4 kabel) hitam

Langkah 9 – Pastikan semua kabel telah tersambung dengan baik menggunakan thermofit / kondom kabel



Langkah 10 – detail kabel yang telah di lapisi oleh thermofit tampak pada gambar.

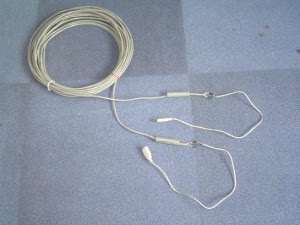

Langkah 11 – setelah yakin bahwa sambungan kabel menggunakan thermofit berhasil di lakukan dengan baik. Tutup semuanya menggunakan pipa pvc kecil. Selotape dengan baik semua ujung pipa pvc kecil agar kuat tertutup dan menempel ke kabel USB / UTP. Selesai sudah pembuatan USB extender agar kabel USB dapat cukup panjang mencapai atap.



Langkah 13 – jika kita menginginkan kabel USB extender yang jauh, tampaknya ada baiknya menggunakan kabel USB repeater sepanjang 5 meter sebelum di injeksikan ke kabel USB extender yang panjangnya bisa mencapai 20 meter.



Catatan:

1. set USB pada motherboard PC agar menjadi USB 1.1, jangan USB 2.0. USB 1.1 mempunya kecepatan maksimum 10Mbps jadi lebih reliable untuk di tarik jarak jauh di bandingkan dengan USB 2.0.
2. Gunakan kabel Ethernet / UTP yang baik, terutama merek Belden yang asli. Jangan pakai kabel UTP abal-abal.
3. Coba dulu dengan jarak pendek, misalnya 5 meter. Semakin panjang jarak, semakin tinggi tingkat kegagalan.
